用途和特点:
1、镶嵌式无油自润滑轴承,提高联结轴的寿命和耐磨性,降低能耗。
2、电路系统为变频器加PLC、不但可无极变速、还可以自动检出机器工作中的故障状态停机。
3、采用空压气动离合器、启动电流小、刹车平稳、除点动方式外每次停车滑块均能停至后死点,提供足够的操作空间。
4、设计和开发封闭防护罩,大幅减少热油气雾对工作环境的污染。
5、机器设置油路的压力保护装置,保证机器运行时各部件的充分润滑。设置气路压力保护装置,保护机器过载现象,提高模具使用寿命。
6、在确保机器方便调试的同时,多处设置安全保护门,强调操作人员的规范操作,确保人员的安全。
型 号 | 单位 | SJBF-83S |
---|
工位数 | No. | 3 |
成形力 | kgs | 65,000 |
最大剪断直径 | mm | Φ10 |
最大剪断长度 | mm | 85 |
生产速度 | pcs/min | 140-250 |
动模顶出行程 | mm | 20 |
定模顶出行程 | mm | 68 |
主滑台行程 | mm | 106 |
主电机功率 | kw | 15 |
剪模外形尺寸 | mm | Φ53*56L |
动模外形尺寸 | mm | Φ45*95L |
定模外形尺寸 | mm | Φ60*80L |
模具间距 | mm | 70 |
机器外形尺寸 | cm | 360*220*180 |
机器大约重量 | Ton | 10 |

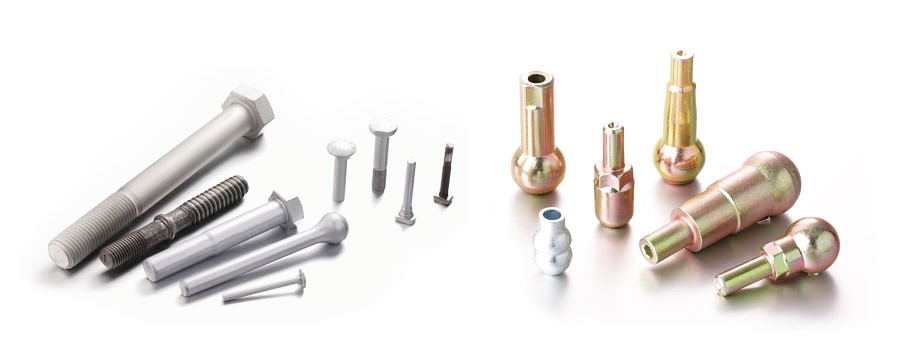

可制螺丝直径 | mm | 5-8 |
可制螺丝头下长度 | mm | 10-60 |
